Naprava za vrtanje vodnih vodnjakov tipa Crawler Mounted Drill (YR-580) je lahka, učinkovita in večnamenska oprema za vrtanje, ki se uporablja predvsem za industrijsko in civilno vrtanje, geotermalno vrtanje, ima prednosti kompaktne strukture, hitrega napredovanja, mobilnega in prilagodljivega območja široke uporabe itd., še posebej je primeren za zajemanje vode v gorskih in skalnatih slojih.

Lastnosti izdelka

Naprava lahko izvaja vrtalne naloge v različnih slojih, premer vrtine je lahko do 140-350 mm. Naprava s hidravlično tehnologijo, ki podpira vrtenje hidravličnega motorja z visokim navorom in potiskanje hidravličnega valja z veliko izvrtino, večvaljni motor znane tovarne zagotavlja moč za hidravlični sistem, dvostopenjski zračni filter, zasnova dovoda zračnega kompresorja, podaljša življenjsko dobo dizelskega motorja. Posebna zasnova črpalke je primerna za vzdrževanje in zmanjša stroške vzdrževanja. Centraliziran nadzor hidravlične krmilne mize, priročno upravljanje.

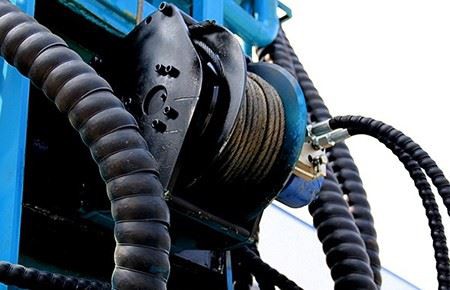

Ta serija vrtalnih naprav uporablja šasijo goseničarja bagra in ima odlične terenske-zmogljivosti. Neodvisna zasnova modula omogoča namestitev vrtalnika na tovornjak, da se poveča njegova mobilnost. Dve hitrosti vrtenja in hitrosti napredovanja lahko zadovoljita različne potrebe pri vrtanju tal in skal. Kombinirani pozicioner, pozicionirni disk je mogoče nastaviti in zamenjati glede na različne vrste vrtalne cevi in DTH kladiva, da se zagotovi natančnost in zanesljivost pozicioniranja in centriranja. Dvižni mehanizem je primeren za dviganje vrtalne cevi in DTH kladiva, da se zmanjša delovna intenzivnost.

Podrobnost

Specifikacija vrtalnika na gosenicah

YR-580
(T) Teža	12	(mm) Premer vrtalne cevi	Φ102 Φ108 Φ114
(mm) Premer luknje	140-350	(m) Dolžina vrtalne cevi	1.5m 2.0m 3.0m 6.0m
(m) Globina vrtanja	580	(T) Dvižna sila ploščadi	28
(m)En{0}}kratna dolžina vnaprej	6.6	(m/min) Hitrost hitrega vzpona	20
(km/h)Hitrost hoje	2.5	(m/min) Hitra hitrost podajanja	40
(Maks.) Plezalni koti	30	(m) Širina nakladanja	2.85
(kw) Opremljen kondenzator	132	(T) Dvižna sila vitla	2
(MPA) Uporaba zračnega tlaka	1.7-3.5	(Nm) vrtilni moment	8500-11000
(m^3/min) Poraba zraka	17-42	(mm) Dimenzija	620022002650
(rpm) Hitrost nihanja	45-140	Opremljen s kladivom	Serije s srednjim in visokim pritiskom vetra
(m/h) Učinkovitost penetracije	15-35	(m) Visok udarec noge	1.7
Znamka motorja	Motor Cummins
